概述

发射机腔体合路器广泛应用于一般通信网中继站、各类专用及公用移动通信网中。应用发射机腔体合路器可将多台基地发射机接入一根发射天线上，这不仅节省了天线、馈线及塔台架设的工程费用，更重要的是：由于本产品采用了高Q腔体和环行隔离器等组件，就能更好的抑制发射机的带外噪声和高次谐波，提高了发射频谱的纯度，从根本上改善了多天线架设中难以解决的互调干扰问题。

技术参数

2.1  使用频率范围：130MHz～240MHz

2.2  可连接发射机数：2～8台；

2.3  插入损耗

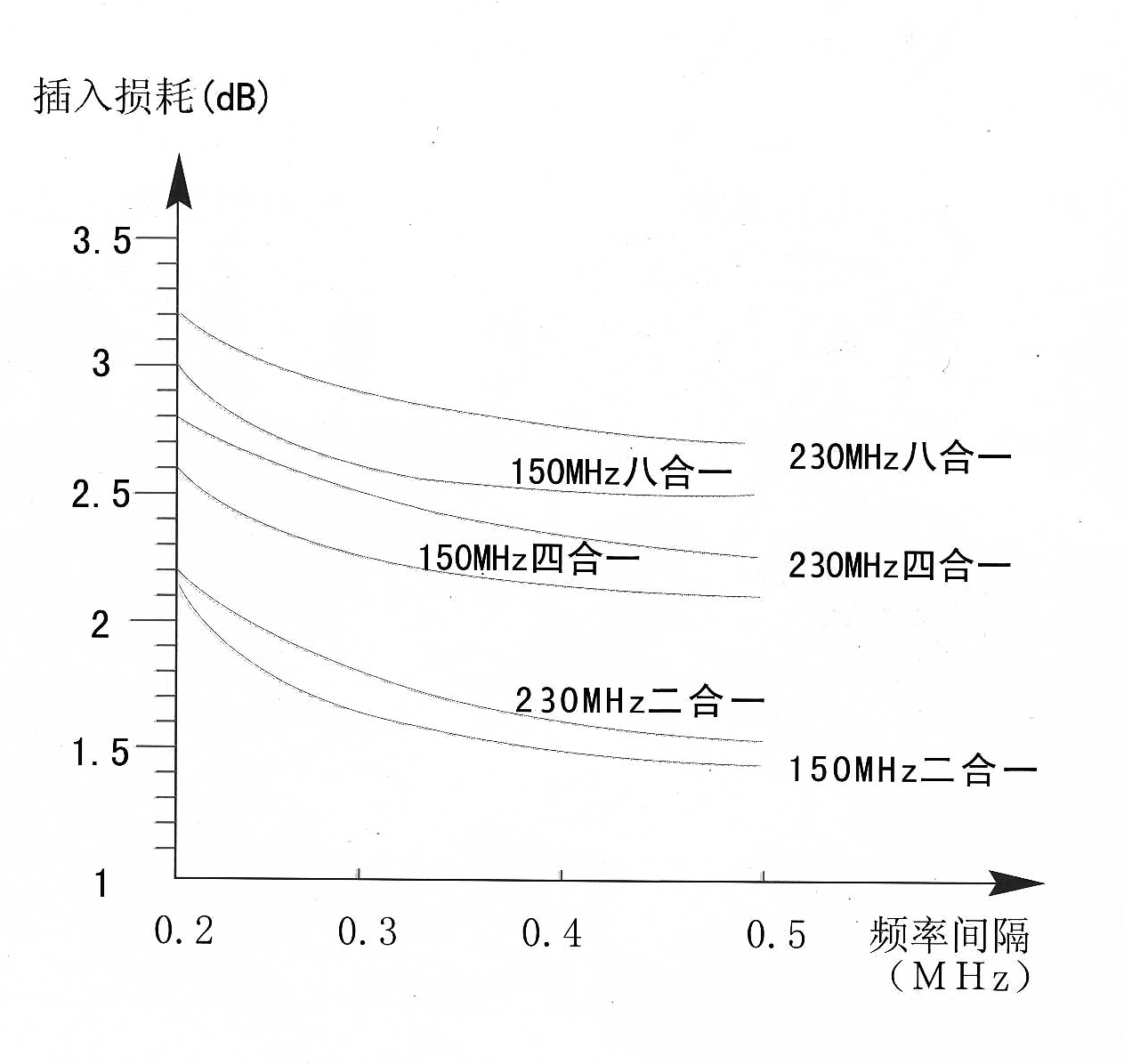

表2.1  合路器单元插入损耗

2.4  电压驻波比

2.4.1发射端口电压驻波比≤1.25。

2.4.2天线端口电压驻波比≤1.25。

2.5  发射机支路间的隔离度≥80dB。

2.6  发射端口与天线端口反向隔离度≥70dB。

2.7  特性阻抗：50Ω.

2.8  温度范围：-25℃～+65℃

2.9  结构尺寸: 17U高标准机柜（固定）。
